数据中心光模块与光纤跳线配套选型及损耗控制方案

数据中心扩容提速，机房运维人员最头疼的往往不是设备本身，而是光模块与光纤跳线之间的匹配问题。明明采购的都是万兆模块，链路却频繁报错，丢包率居高不下——这类现象在老旧机房改造项目中尤为常见。

问题的根源往往不在单一器件，而在于整个光路系统的配套逻辑。很多项目在规划时只关注了光模块的速率和传输距离，忽略了跳线类型、连接器端面以及熔接工艺对整体损耗的叠加影响。尤其是当链路中串入光分路器、光缆接续盒等无源器件时，每一处法兰盘和熔接点都在持续贡献插入损耗。

损耗预算：不能只算模块的账

以10km单模链路为例，标准光模块的接收灵敏度通常在-14.5dBm左右，而发射光功率约为-5dBm。这中间约9.5dB的预算空间，要分配给光纤本身的衰减（按0.35dB/km计算，10km约3.5dB）、跳线连接损耗、熔接点损耗以及光分路器的分光损耗。如果跳线端面污染或使用了廉价的PC端面连接器，单点插入损耗就可能超过0.5dB，远超IEC标准的0.3dB要求。

现实情况是，不少运维团队在排查链路故障时，习惯性地更换光模块或光纤收发器，却忽略了跳线端面清洁和光缆接续盒内尾纤盘的弯曲半径。一颗微小的灰尘颗粒在40G/100G速率下，足以让整个链路误码率飙升。

跳线类型与端面匹配：选型的第一道门槛

光模块的接口类型决定了跳线连接器的选择。**LC双工跳线**是目前数据中心的主流配置，但需要注意的是，单模模块必须配单模跳线，多模模块则要根据传输距离选择OM3或OM4等级的跳线。很多现场故障源于混用——用OM3跳线连接10G SR模块，距离超过100米后衰减急剧增加，此时更换跳线比更换光模块更高效。

• 10G SR（多模）：优先OM3/OM4跳线，端面类型UPC即可
• 10G LR/40G LR4（单模）：必须使用单模跳线，建议APC端面
• 25G/100G PAM4：检查跳线插入损耗需小于0.35dB，回波损耗大于40dB

另一个易被忽视的环节是光分路器的分光比设计。在PON网络或监控汇聚场景中，1:8或1:16分路器的插入损耗分别为10.5dB和13.8dB左右，这会直接消耗掉大量链路预算。如果前端还串联了多个光缆接续盒，每个接续盒内的熔接损耗按0.1dB计算，三个接续盒就吃掉0.3dB。此时，光模块的发射功率和灵敏度必须重新核算，否则链路余量可能趋近于零。

现场测试与容差策略：别等到业务中断再动手

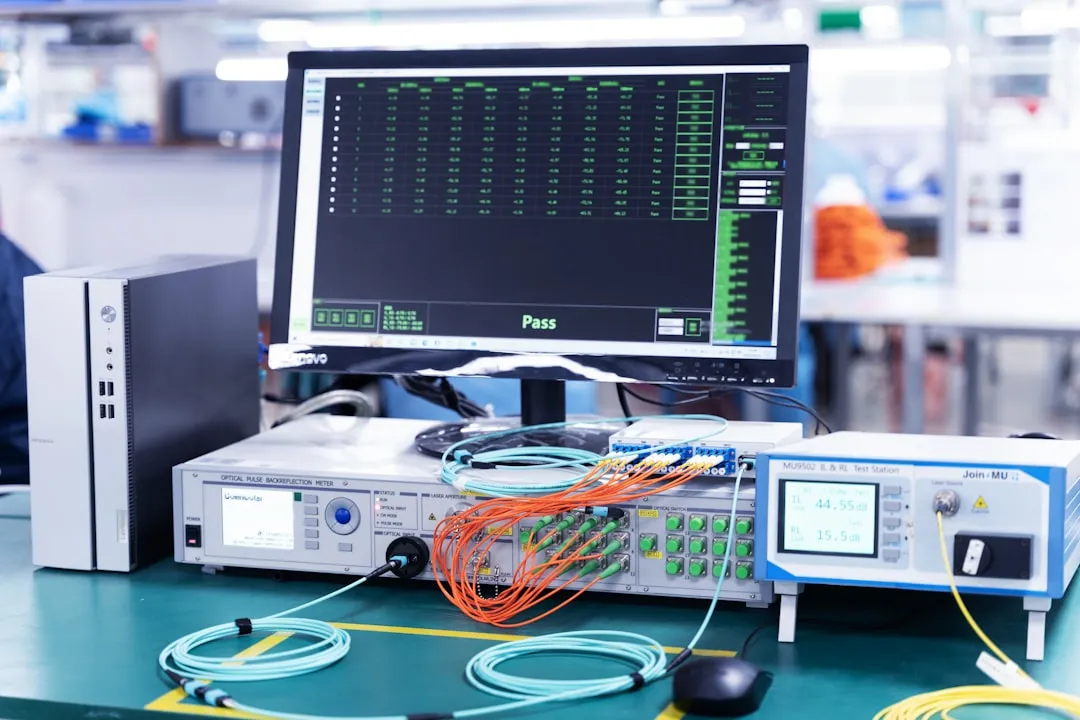

建议在每次割接或扩容后，使用光功率计和OTDR对整条链路进行双向测试。重点记录跳线两端、光分路器输入输出口、光缆接续盒内每个熔接点的损耗值。如果测试发现某段损耗超过0.5dB，优先检查连接器端面污染——用光纤清洁笔处理后再测，往往能恢复0.2-0.3dB的损耗裕量。

在选型层面，我们建议采用**冗余预算设计**：即实际损耗控制在理论预算的60%以内。例如，理论预算9.5dB，则链路实测总损耗应控制在5.7dB以下。这样既能为未来扩容留出余量，也能应对极端温度下光纤衰减的变化。陕西龙朔通信技术有限公司在协助客户部署时，通常会提供整套光路损耗计算表，将光模块、光纤跳线、光分路器和光缆接续盒的参数统一纳入核算，避免单点优化导致整体失衡。

值得一提的是，光纤收发器在短距离接入层仍然扮演着重要角色。它的光电转换性能与光模块的匹配度同样关键——收发器内置的光模块若与外部跳线端面类型不一致，长期运行会产生反射噪声，导致数据包重传。因此，即便是在接入层，也建议遵循与核心层一致的选型规范。

最后提醒一点：所有无源器件的插拔次数都有寿命限制，光缆接续盒内的适配器在反复插拔后，其对准精度会下降。日常运维中，对频繁插拔的跳线进行定期端面检测，比等到故障发生再排查更为经济。链路损耗的控制，本质上是一场对细节的持续管理。
